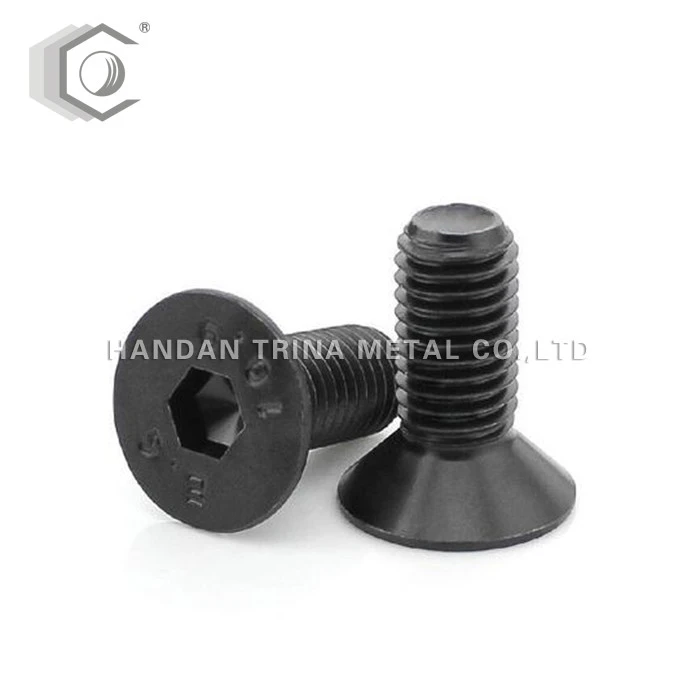

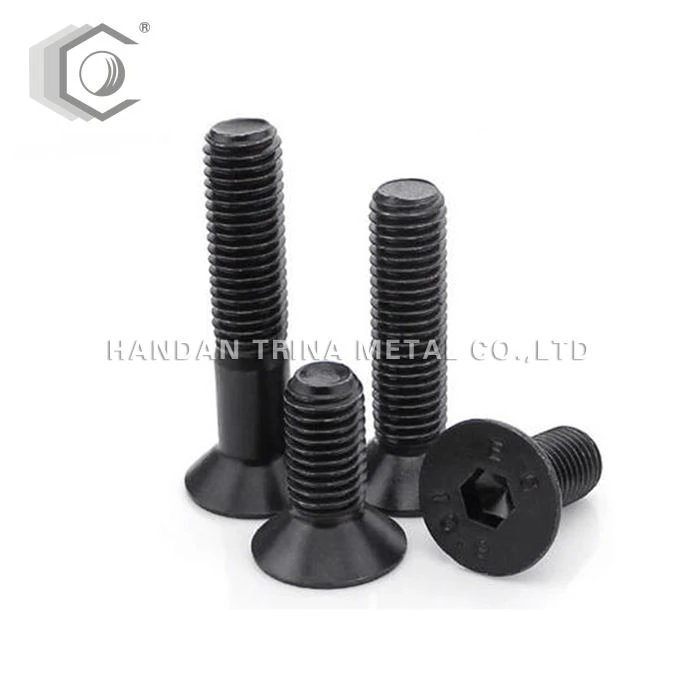

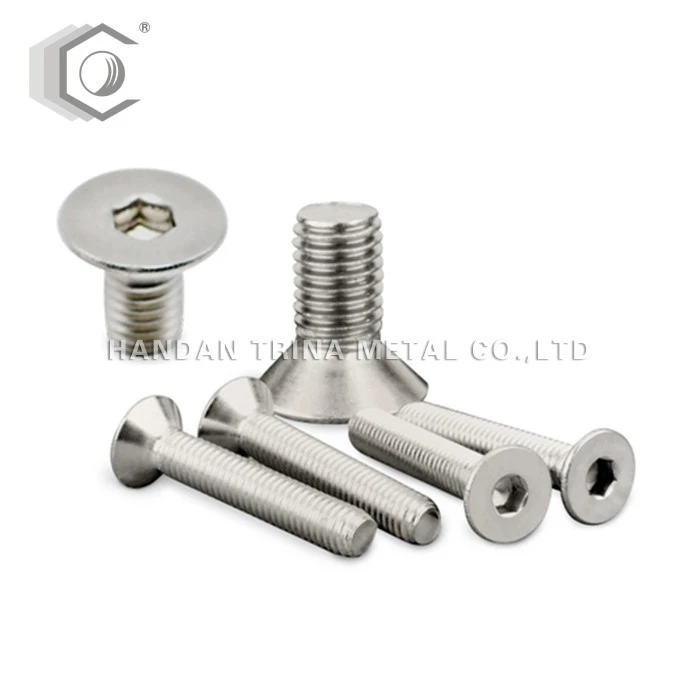

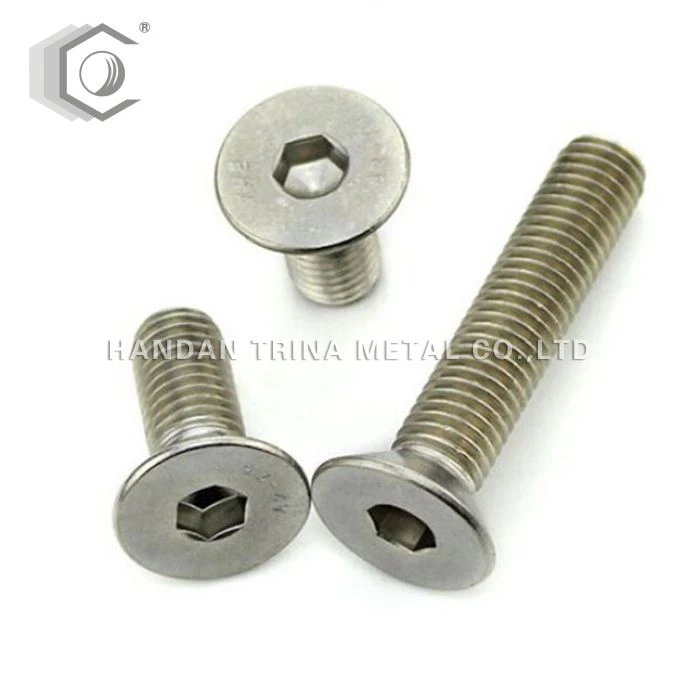

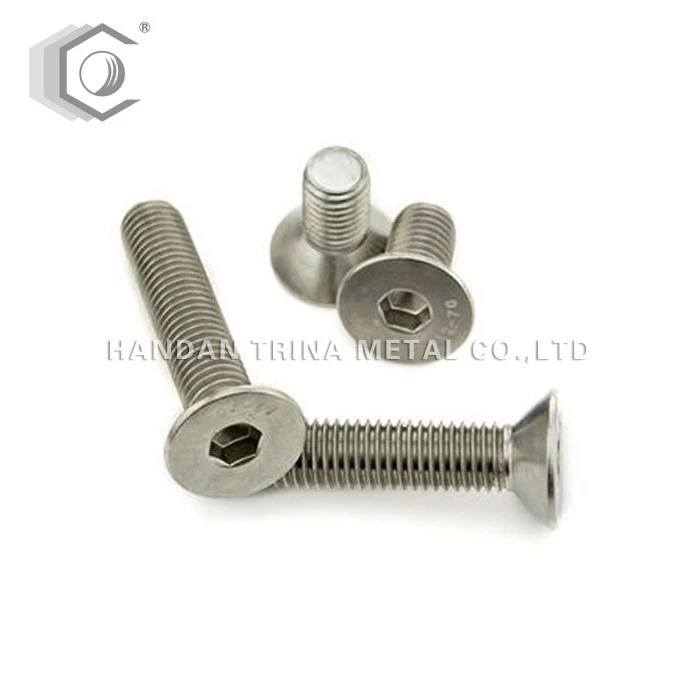

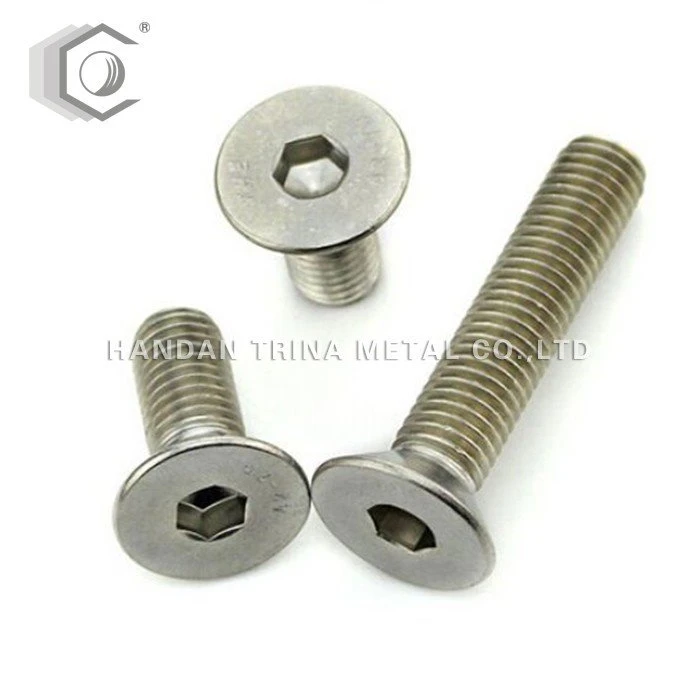

Wewnętrzne śruby z łbem stożkowym są również nazywane śrubami z łbem stożkowym i śrubami z płaskim łbem. Są rodzajem części konstrukcyjnych. Łeb jest stożkiem 90 stopni, który jest podobny do zwykłego wkrętu do drewna. Głowica ma rowek do dokręcania narzędzi, taki jak czcionka, krzyż, sześciokąt, kwinkunks, pięciokąt itp.
Rozmiar: M3-M24
Powierzchnia ： Zp / CZARNY
d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 |
P | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
α | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 60 | 60 |
b | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 |
/ | / | / | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | |
/ | / | / | / | / | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 | |
dk | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27 | 30 | 33 | 36 | 36 | 39 |
5.7 | 7.64 | 9.64 | 11.57 | 15.57 | 19.48 | 23.48 | 26.48 | 29.48 | 32.38 | 35.38 | 35.38 | 38.38 | |
ds | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
2.86 | 3.82 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 17.73 | 19.67 | 21.67 | 23.67 | |
e | 2.3 | 2.87 | 3.44 | 4.58 | 5.72 | 6.86 | 9.15 | 11.43 | 11.43 | 13.72 | 13.72 | 16 | 16 |
k | 1.7 | 2.3 | 2.8 | 3.3 | 4.4 | 5.5 | 6.5 | 7 | 7.5 | 8 | 8.5 | 13.1 | 14 |
s | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | 12 | 12 | 14 | 14 |
2.02 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 8.025 | 10.025 | 10.025 | 12.032 | 12.032 | 14.032 | 14.032 | |
2.1 | 2.6 | 3.1 | 4.12 | 5.14 | 6.14 | 8.175 | 10.175 | 10.175 | 12.212 | 12.212 | 14.212 | 14.212 | |
t | 1.2 | 1.8 | 2.3 | 2.5 | 3.5 | 4.4 | 4.6 | 4.8 | 5.3 | 5.5 | 5.9 | 8.8 | 10.3 |
0.95 | 1.55 | 2.05 | 2.25 | 3.2 | 4.1 | 4.3 | 4.5 | 5 | 5.2 | 5.6 | 8.44 | 9.87 |
Efekt:
Na powierzchni otworu montażowego na złączce jest obrabiane stożkowe okrągłe gniazdo 90 stopni, a łeb płaskiej śruby maszynowej znajduje się w okrągłym gnieździe i jest zlicowany z powierzchnią elementu łączącego. Płaskie śruby maszynowe są również używane w niektórych przypadkach z płaskimi śrubami z półokrągłym łbem. Ten rodzaj śruby jest piękniejszy i jest stosowany w miejscach, w których powierzchnia może pozwolić na niewielki występ. Śruby pełnią rolę połączenia dwóch lub więcej obiektów i są nieodzowną koniecznością w życiu codziennym lub w produkcji przemysłowej.
Instrukcje:
Wkręty z łbem stożkowym stosuje się najczęściej po zamontowaniu, powierzchnia elementów nie może być podniesiona, a elementy mocowane mają dwie grubości tzw. Grube, co oznacza, że grubość mocowanej części jest większa niż grubość łeb wkręta z łbem stożkowym Po dokręceniu wkrętu pozostaje jeszcze część gwintu wkrętu, która nie wchodzi w gwintowany otwór. W takim przypadku śrubę z łbem stożkowym można zdecydowanie dokręcić. Zwykle jest inna sytuacja, to znaczy, że grubość mocowanych części jest mniejsza niż wysokość łba wkrętu z łbem stożkowym, co jest powszechne w elementach blaszanych urządzeń mechanicznych, takich jak połączenie zawiasu podwozia, drzwi i pudełko; blacha wyposażenia Podłączenie osłony i wyposażenia itp. Ze względu na małą grubość elementu, otwór przelotowy wkrętu mocowanej części blaszanej jest w całości otworem stożkowym. W tym przypadku, gdy wkręt z łbem stożkowym jest dokręcany, łeb śruby nie jest stożkową powierzchnią do ściskania części blaszanej, ale dolna część łba śruby i górna część gwintowanego otworu są ściskane. Chociaż śruba czuje, że jest dokręcona, część blaszana utknęła, zamiast zostać wciśnięta. W tym przypadku, mimo że śruba czuje, że jest dokręcona, blacha Złoto rzeczywiście nie jest dokręcone. To bardzo powszechna sytuacja.
